晶界作為多晶金屬中最重要的界面缺陷之一，對材料的力學性能、熱穩定性以及擴散行為具有決定性作用。隨著晶粒尺寸降低至納米尺度，晶界體積分?jǐn)?shù)顯著增加，其結構特征和演化行為在很大程度上決定了納米晶金屬的穩定性和性能。然而，晶界在三維空間中的幾何形貌和晶體學特征長期難以直接解析。傳統的掃描電子顯微鏡或透射電子顯微鏡等表征方法只能提供二維投影或表面信息，難以準確獲得晶界在三維空間中的真實結構，這在很大程度上限制了對納米晶金屬結構演化機制的深入理解。
近日，中國科學院金屬研究所李秀艷研究員與杜奎研究員合作，在納米金屬三維晶界結構表征方面取得進展。研究團隊發展了一種暗場電子層析成像方法（Dark-Field?Electron Tomography for Nanograins，DFET-Nano），實現了納米晶粒三維形貌與晶體學取向的同步重構，并能夠定量解析晶界面取向及其曲率特征。相關研究成果以“Revealing grain boundary plane and curvature of nanostructured metals in three-dimensional space with sub-nanometer resolution”為題發表在材料領域期刊Matter上。
在該研究中，團隊利用透射電子顯微鏡獲取一系列暗場像，并結合電子層析重構技術，實現了納米晶粒三維結構的高精度重建。該方法通過分析暗場像強度隨樣品傾轉角度的變化規律，能夠準確確定晶粒取向，并進一步計算晶界面的晶體學指數。通過優化暗場像采集策略，DFET-Nano方法實現了約0.3?nm的空間分辨率，為納米晶金屬晶界結構的三維定量表征提供了新的技術手段。
研究團隊首先在具有五重孿晶結構的納米晶Ni樣品中驗證了該方法的可靠性，成功重構了典型的晶粒形貌，并確定了其晶界面為{111}晶面。隨后，研究人員將該方法應用于納米晶Pt材料，系統研究了不同退火溫度下晶界結構的演化行為。結果表明，隨著退火溫度升高，低能晶界面的比例逐漸增加，晶界平均曲率明顯降低，晶粒之間的取向關系也逐漸趨于相關。這些特征也直觀地證實了Schwarz晶體的極小界面結構特征。
該研究首次在實驗上對極限晶粒納米金屬的晶界結構演化進行了三維定量分析，為理解納米晶金屬晶界網絡的穩定機制提供了直接證據。DFET-Nano方法實現了納米尺度晶粒形貌與晶體學信息的同步獲取，為納米材料三維結構表征提供了新的表征手段。
本研究得到了國家自然科學基金和中國科學院先導專項的資助。

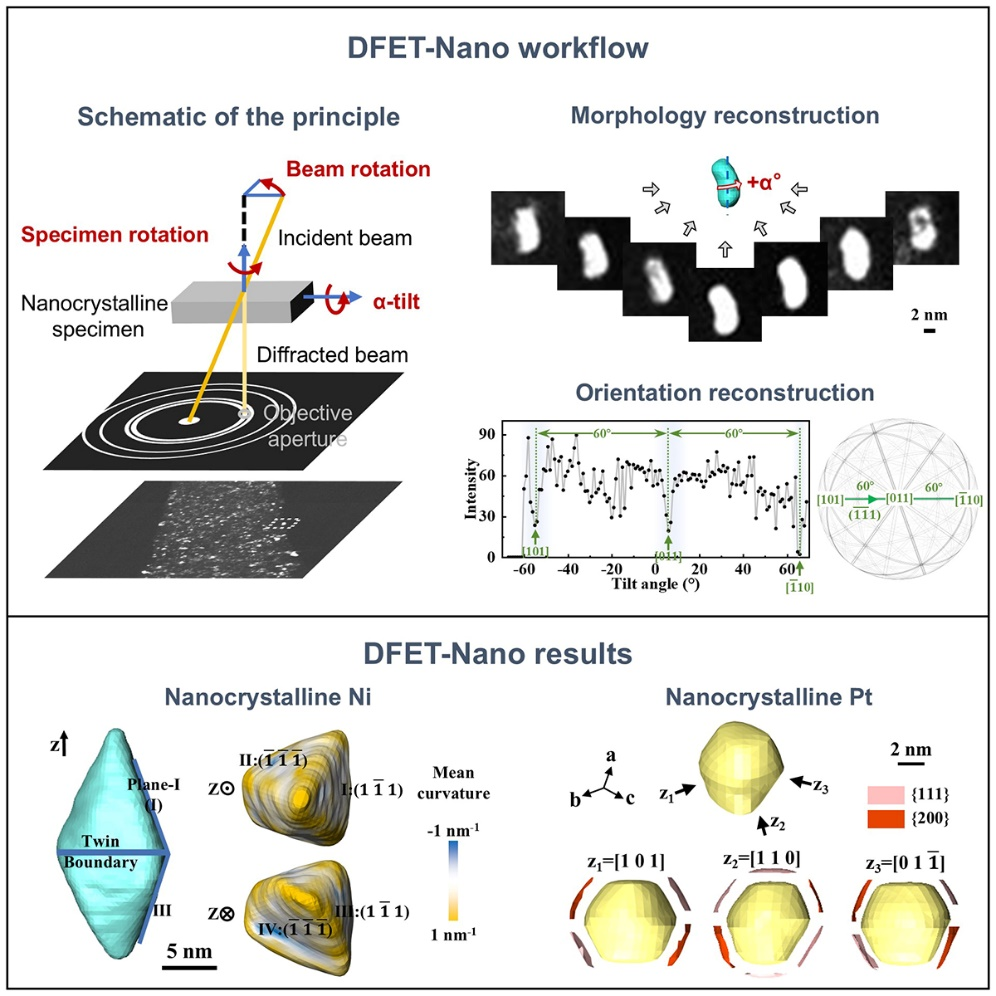

DFET-Nano的實驗流程與納米晶Ni和Pt的三維重構結果
